TSN終于有落地應用了！一臺印刷機：65個軸+18個虛軸，微秒級超同步精度
以下文章來源于控制工程中文版 ，作者Thomas Burke
圖片來源：CLPA
一家專門生產移印和燙印機的原始設備制造商（OEM），使用時間敏感型網絡（TSN）來提高其運動控制應用的整體性能、準確性和精度。
印刷和沖壓是要求最嚴苛的運動控制應用之一，因為它們使用多個軸，這些軸需要高度同步才能以超乎尋常的速度和高重復性有效運行。在考慮通信需求時，這些運動控制功能需要得到跨多個軸的確定性實時通信的支持。
與此同時，終端用戶對高速、先進機器的要求越來越高，這意味著網絡技術是實現這一目標的關鍵。時間敏感型網絡（TSN）可以滿足這些要求，并使未來受益。其中包括使用融合網絡架構來簡化機器設計、降低成本和縮短上市時間。這是通過組合多種流量來實現的，而不是像過去那樣只用單個網絡。
為了提供最先進的打印技術服務，總部位于波蘭的原始設備制造商（OEM）Keller，希望采用最先進和具有創新性的自動化設備和工業通信解決方案。當機器設計師想開發一種通用的模塊化機器，用于在圓柱形商品（如瓶子）上直接進行多色打印時，他們向自動化供應商尋求幫助。該團隊著手確定最合適的選擇，以生產出最好的機器來支持未來的發展和客戶需求。

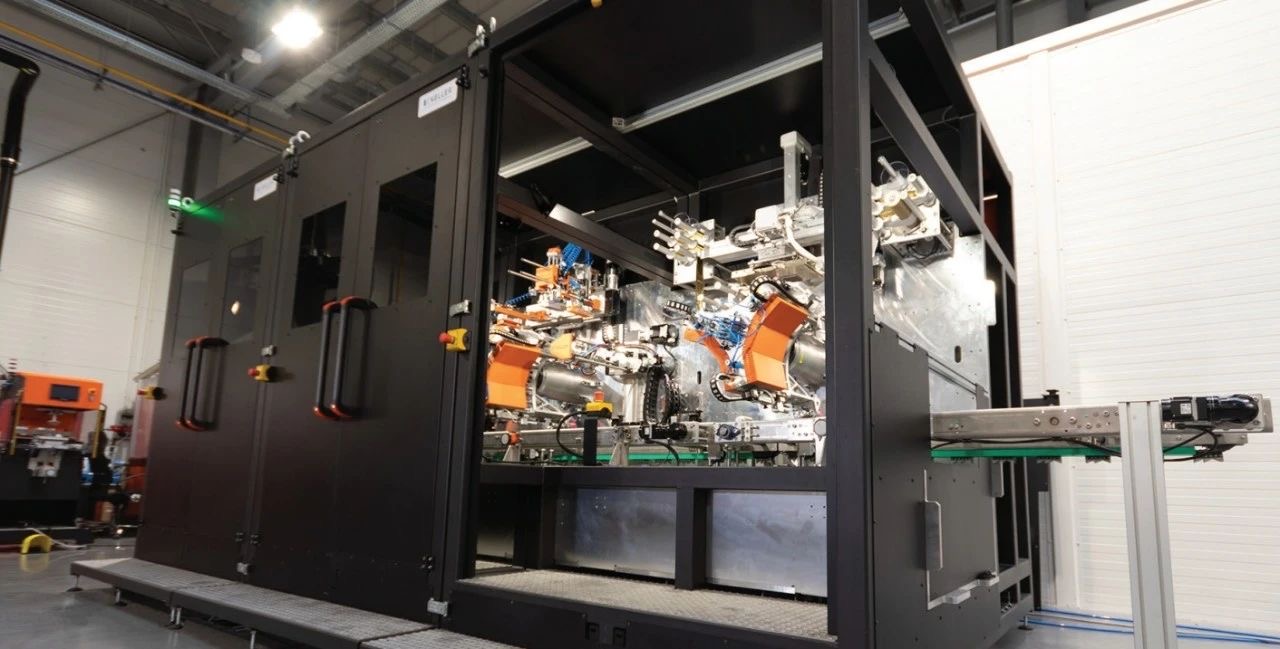

▲制造商想要實現一個非常先進和雄心勃勃的裝置，每個彩色頭有20個軸，總共有65個伺服驅動器，此外還有18個輔助虛擬軸。
01
自動化系統使用支持TSN的工業以太網
這兩家公司開發的獨特裝置，將絲網印刷和圓柱形物體上的熱沖壓結合在一起，使用了配置CC-Link IE TSN網絡技術的工業自動化系統。這包括由可編程邏輯控制器（PLC）控制的伺服系統。
他們使用TSN和千兆帶寬的組合，為Keller公司提供了一個具有完全確定性的控制系統，可以控制多達128個軸。它還實現了微秒量級的超同步精度。這有助于確保機器在保持每小時3,000件（計劃達到3,600件）印刷速度的同時，始終提供高質量的印刷品。
三菱電機控制系統產品經理Michal Cydzik說：“Keller想要設計一個非常先進裝置，每個色頭有20個軸，總共有65個驅動器，此外還有18個輔助虛擬軸。CC-Link IE TSN提供了必要的確定性、容量和帶寬來處理這一問題，同時還能提供制造商所需的性能。”

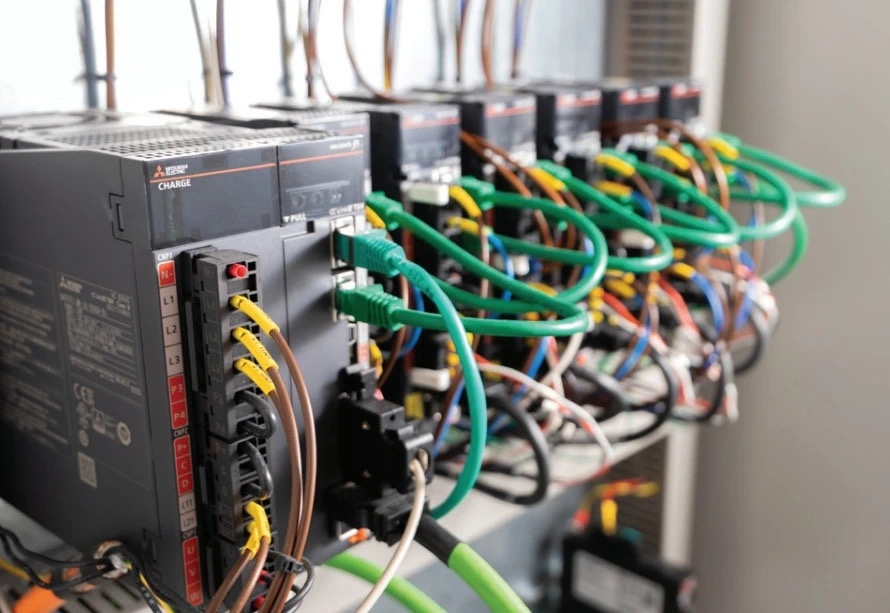

▲該裝置包括三菱電機的Melsec MR-J5伺服系統，由iQ-R系列PLC控制，它們均與CC-Link IE TSN兼容。
02
打開面向未來制造業的大門
獨特設計的機器為最終用戶提供了一個模塊化、多功能的先進解決方案，可提高生產力、成本效益、靈活性和打印質量。此外，該裝置是可擴展的，最多可以包含八種顏色（及其必要的軸），并且可以重新配置。它可以擴展到額外的打印模塊，以實現高度集成的系統。其結果是，通過開放式工業以太網技術打造出行業領先的機器。
CLPA美洲區全球戰略顧問Thomas Burke表示：“Keller公司已經全面利用CC-Link IE TSN網絡技術為其客戶創造了高效、高性能的解決方案。此外，它還著眼于未來，計劃在同一網絡上增加視覺系統等新功能。這種方法不僅簡化了設計流程，還降低了成本，加快了上市速度。Keller 的應用是 CC-Link IE TSN如何在各個行業發揮真正作用的一個很好的例子。”
▲CC-Link IE TSN網絡技術為Keller提供的系統，帶來多達128個軸的確定性控制。它還實現了微秒量級的極端同步精度。
關鍵概念：
■ 了解TSN如何幫助打印和沖壓OEM改進其運動控制應用。
■ OEM廠商利用CC-Link IE TSN提供可擴展的多功能打印解決方案，提高了生產力和靈活性。
思考一下：
TSN如何幫助改善工廠的運營？
來源：控制工程
